深度解读制动电阻及其作用（一）一、制动电阻的含义
制动电阻是用于将电机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。通常在工程上选用较多的是波纹电阻和铝合金电阻两种：前者采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命；后者电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器，广泛应用于高要求恶劣工控环境使用，易紧密安装、易附加散热器，外型美观。
二、制动电阻的作用
制动电阻在电路中的作用很多，电路无处不用电阻。例如制动电阻在电路中用作分流器、分压器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻；在半导体管电路中用偏置电阻确定工作点;用制动电阻进行电路的阻抗匹配；用制动电阻进行降压或限流；在电源电路中作为去耦电阻使用等等。

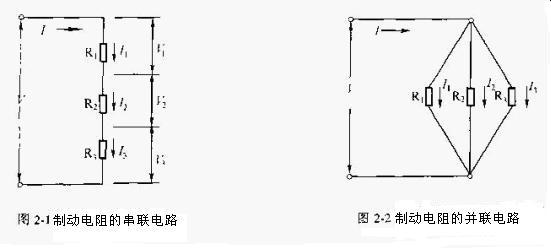

1. 在并联电路中，制动电阻起到分流和限流的作用 如图2-2在并联电路中所示。制动电阻具有以下特点:
①各支路的电压等于总电压；
②总电流等于各支路电流之和，即I = I1 + I2 + I3;
③总电阻的倒数等于各支路倒数之和,即1/R =1/R1 + 1/R2 + 1/R3
在实践中经常利用制动电阻的并联电路组成分流电路，以对电路中的电流进行分配；

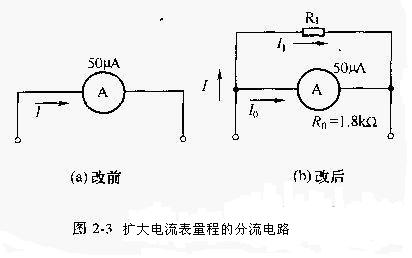

图2-3是用于扩大电流表量程的分流电路。
电流表的满度电流为50uA．现需将它改成一个最大量程为500uA的电流表,此时只需要在电流表两端并上一只制动电阻R1即可。根据图2-3(b)并联电路可知： I= I1 +I0 若I = 500uA,则I1 =I - I0 = 500-50 =450uA由于I0 * R0 =I1* R1(式中R0为电流表内阻) 求得R1= (I0* R0)/I1= 200Ω上述的分流电路计算结果表明，只要在50uA表头上并联一个200Ω的电阻,即可使表头的量程由50uA扩大到500uA。
2. 在串联电路中，制动电阻起到分压和限压的作用 实际情况如图2-1所示，制动电阻有以下几个特点：
①通过各电阻的电流是同一电流，即各电阻中的电流相等、I = I1 = I2 = I3；
②总电压等于各电阻上的电压降之和,，即V= V1 + V2 + V3；
③总电阻等于各电阻之和，即R＝R1 + R2 +R3：
在实践中可利用制动电阻串联电路来进行分压以改变输出电压，如收音机和扩音机的音量调节电路、半导体管工作点的偏置电路及降压电路等。
